笔式电极MEAs



这些电极阵列通常布置为32、36和64个通道，用于记录电信号。 所采集到的信号将由放大器放大，然后发送到数据采集计算机。 MappingLab提供不同型号的笔式电极以匹配不同的样本。 它们适用于小鼠，大鼠，豚鼠，兔，羊和狗，适用于在体心脏或是离体灌流的心脏、组织，记录兴奋和传导。 它可以稳定地安装在球形接头支架上，以从多个角度记录样本。 它们适用于测量电传导的方向和速度，以及监测培养的起搏组织的电活动。 更令人兴奋的是，它们可用于药物安全性评价。

1.5mm 电极头直径

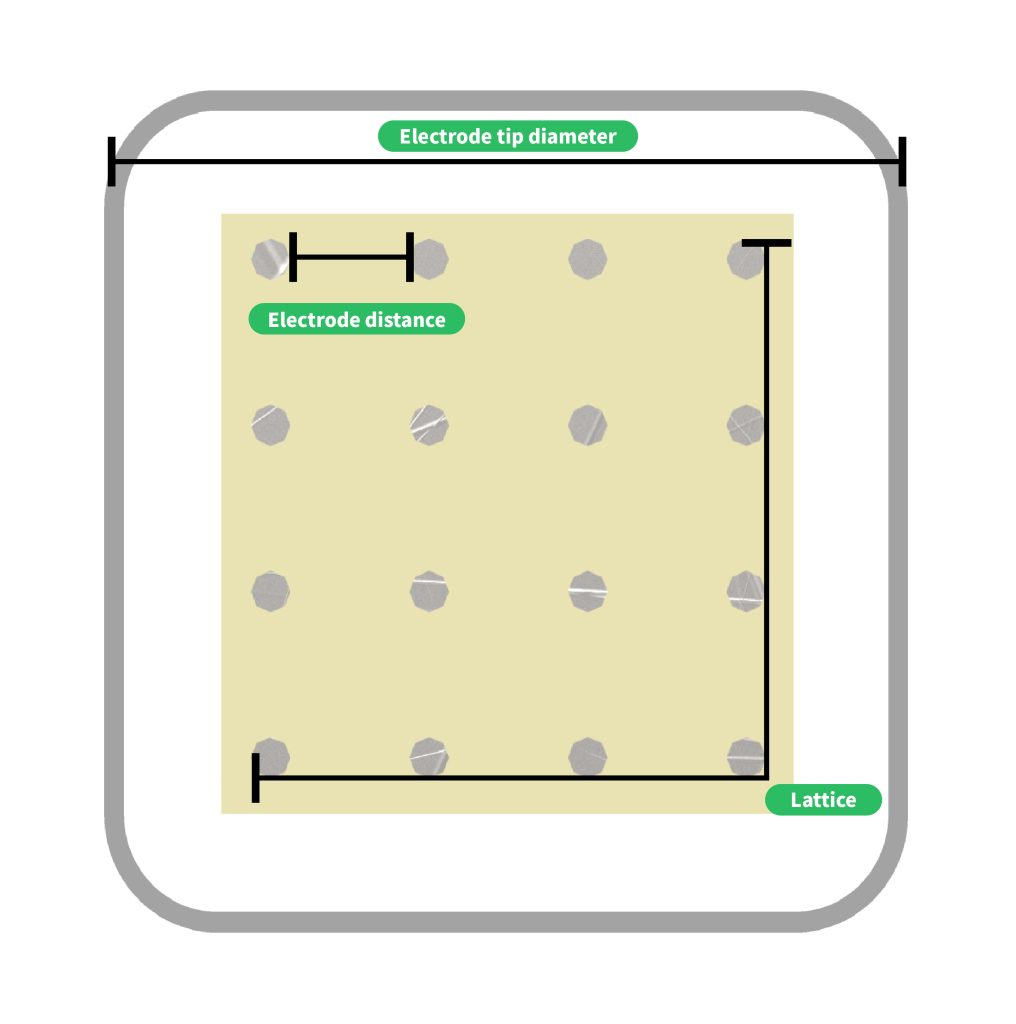

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA01604040301 Cat.36-1631 4  x  4 3.1 mm  x 3.1 mm 0.5 mm
PA03206060301 Cat.36-3231 6  x  6  3.1 mm  x 3.1 mm 0.3 mm
PA03606060301 Cat.36-3631 6  x  6  3.1 mm  x 3.1 mm 0.3 mm
PA06408080301 Cat.36-6431 8  x  8  3.1 mm  x 3.1 mm 0.2142 mm

2mm 电极头直径

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA01604040302 Cat.36-1632 4  x  4 3.6 mm  x 3.6 mm 0.7 mm
PA03206060302 Cat.36-3232 6  x  6 3.6 mm  x 3.6 mm 0.4 mm
PA03606060302 Cat.36-3632 6  x  6 3.6 mm  x 3.6 mm 0.4 mm
PA06408080302 Cat.36-6432 8  x  8 3.6 mm  x 3.6 mm 0.2857 mm

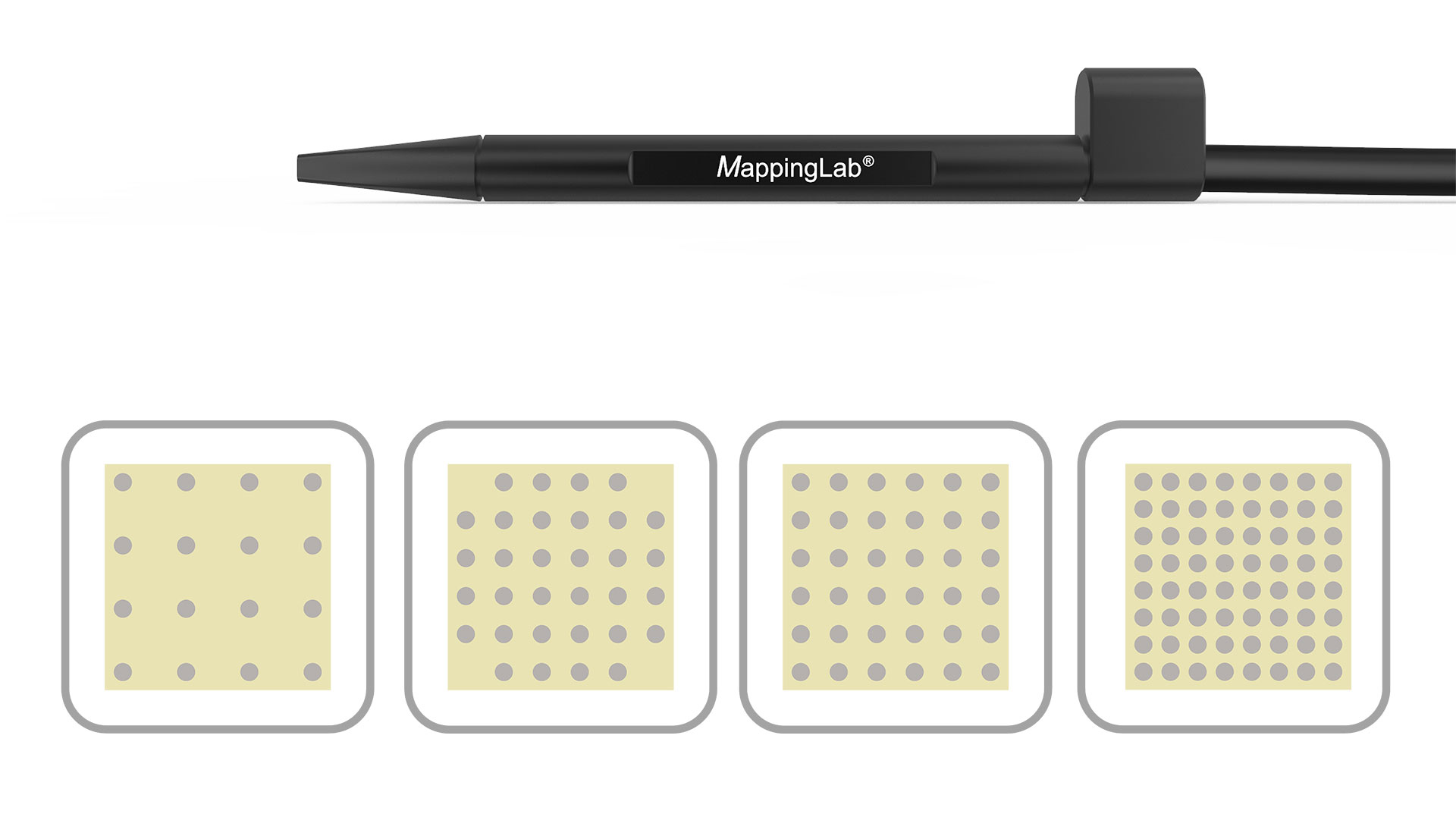

3mm 电极头直径

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA01604040303 Cat.36-1633 4  x  4 4.6 mm  x 4.6 mm 1.0 mm
PA03206060303 Cat.36-3233 6  x  6 4.6 mm  x 4.6 mm 0.6 mm
PA03606060303 Cat.36-3633 6  x  6 4.6 mm  x 4.6 mm 0.6 mm
PA06408080303 Cat.36-6433 8  x  8 4.6 mm  x 4.6 mm 0.4285 mm

5mm 电极头直径

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA01604040305 Cat.36-1635 4  x  4 5.6 mm  x  5.6 mm 1.7 mm

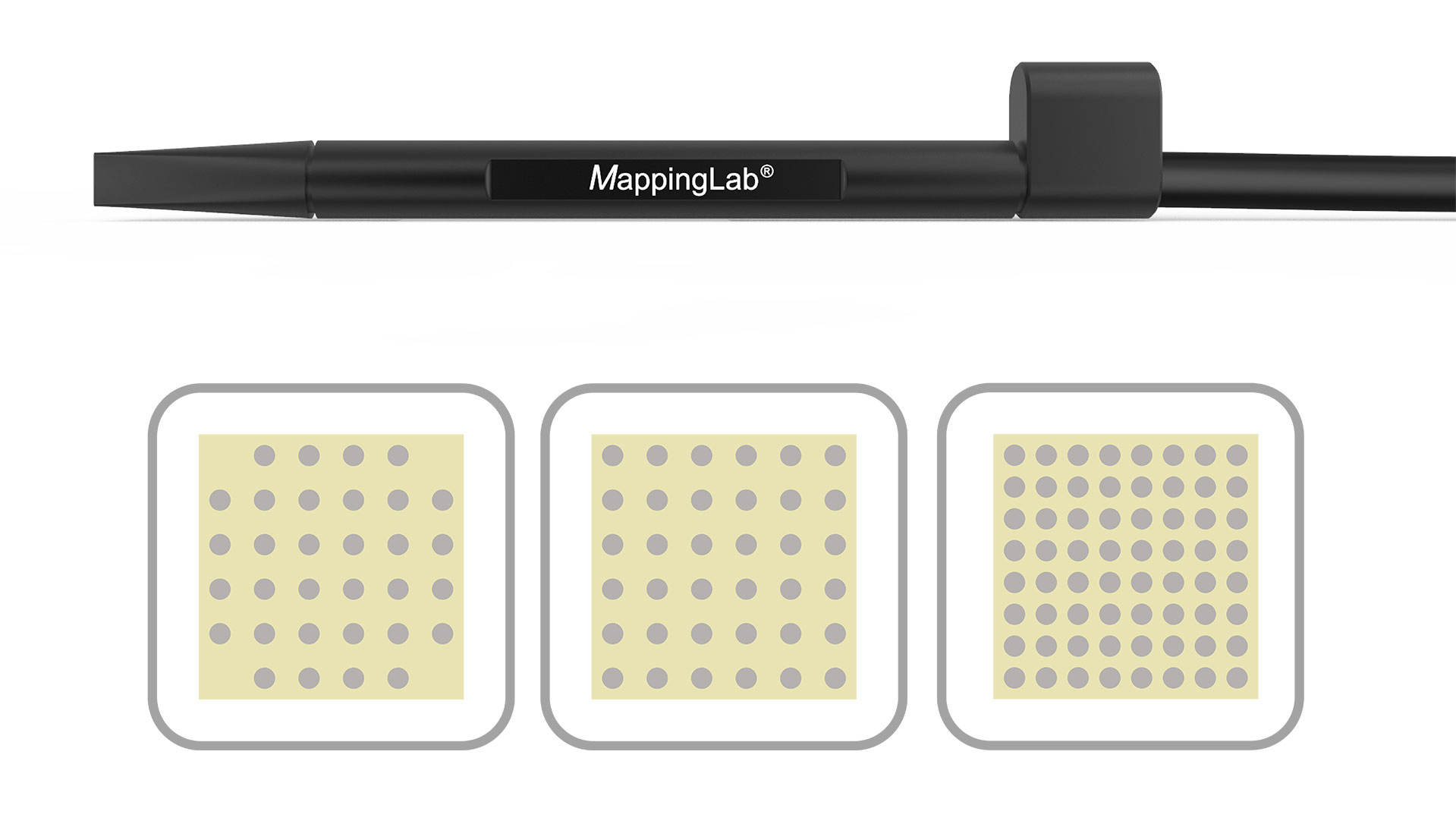

6mm 电极头直径

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA03206060306 Cat.36-3234 6  x  6 6.6 mm  x 6.6 mm 1.2 mm
PA03606060306 Cat.36-3634 6  x  6 6.6 mm  x 6.6 mm 1.2 mm
PA06408080306 Cat.36-6434 8  x  8 6.6 mm  x 6.6 mm 0.8571 mm

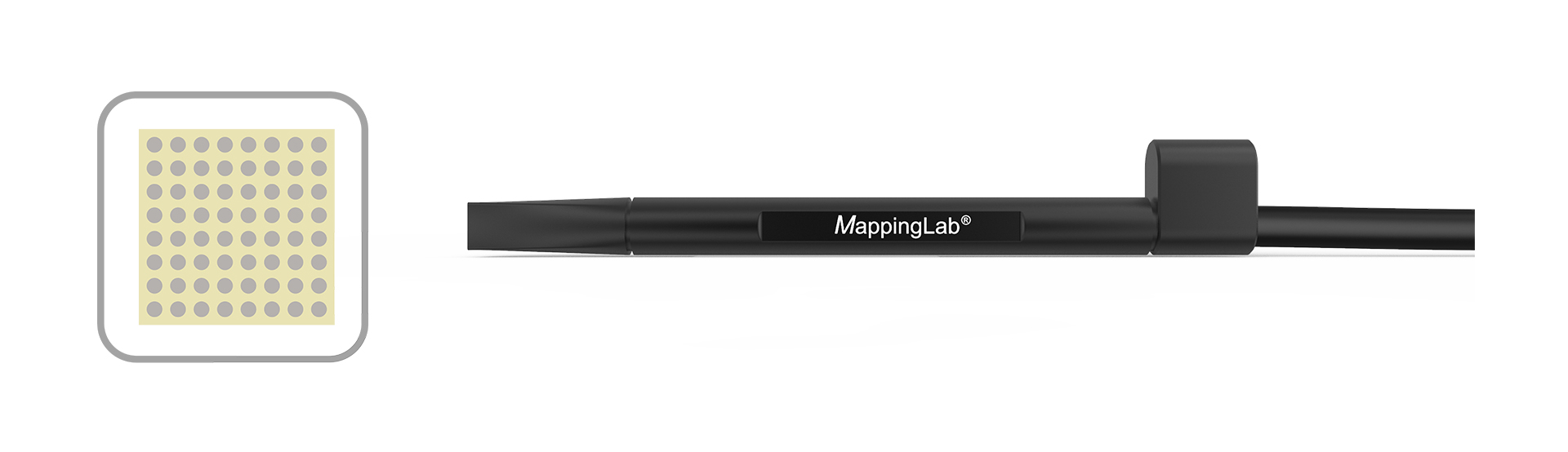

8mm 电极头直径

Model Cat. Lattice  Electrode tip diameter Electrode distance
PA06408080308 Cat.36-6435 8  x  8 9.6 mm  x 9.6 mm 1.1 mm
